Дизайн школьных приборов.
В рамках совместного проекта с компанией Росучприбор студией
промышленного дизайна SmirnovDesign был разработан ряд устройств
предназначенных для применения в учебном процессе. Корпус разъема, кронштейн
крепления штатива и корпус датчика имеют дизайн, соответствующий концепции,
ранее разработанной для всей серии учебных приборов, первым, из которых был
секундомер, пресс-релиз о котором был опубликован
ранее.

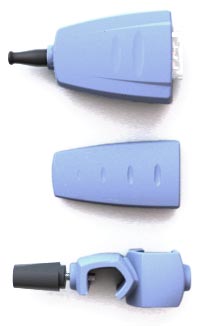

Универсальный корпус разъема D-SUB имеет две одинаковых детали, которые позволяют разместить внутри себя помимо разъема еще и дополнительные электронные компоненты. Половинки разъема соединяются с помощью защелок, что обеспечивает простоту сборки. На это изделие было изготовлено несколько прототипов, с помощью которых была найдена наиболее оптимальная конструкция крепления.
Корпус датчика состоит из двух половин, на наружной стороне передней части крепится магнит, на задней геркон, вся конструкция закрывается декоративной крышкой.
Кронштейн крепления штатива имеет современный дизайн, небольшие размеры, универсальную конструкцию и служит для сборки лабораторных установок с применением конструктивных элементов диаметром 10 - 8 мм. Основная деталь кронштейна имеет сложную геометрию и два закладных элемента, это позволило совместить высокую функциональность и малый размер.
В настоящее время сотрудничество SmirnovDesign и Росучприбор
продолжается. В скором времени ожидается появление корпуса
контрольно-измерительной системы.
